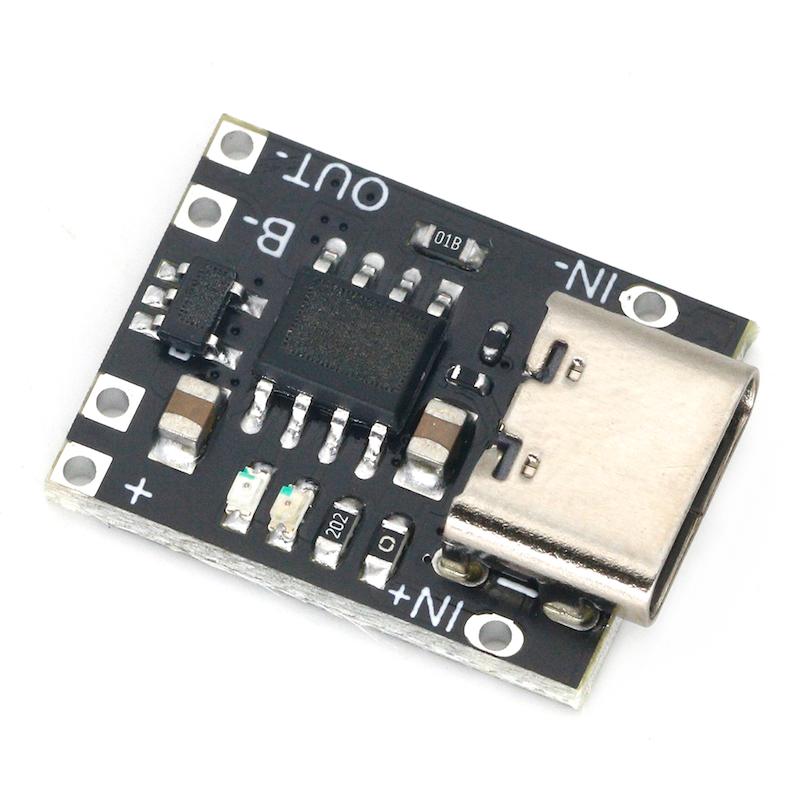

ماژول شارژ باتری لیتیومی 1 آمپر Type-C مینی مدل TP4056

ماژول شارژر باتری لیتیومی TP4056 Type-C یک برد کوچک و کاربردی برای شارژ باتری‌های لیتیوم‌یون (Li-Ion) و لیتیوم‌پلیمر (Li-Po) تک‌سلولی با ولتاژ نامی 3.7 ولت است. این ماژول با استفاده از آی‌سی TP4056 فرآیند شارژ باتری را با روش CC/CV (جریان ثابت / ولتاژ ثابت) انجام می‌دهد و در نسخه دارای مدار محافظ، از باتری در برابر شارژ بیش‌ازحد، دشارژ بیش‌ازحد، اضافه‌جریان و اتصال کوتاه محافظت می‌کند.

وجود درگاه USB Type-C، ابعاد بسیار کوچک و امکان اتصال مستقیم باتری و مصرف‌کننده، این ماژول را به گزینه‌ای مناسب برای انواع پروژه‌های الکترونیکی قابل‌حمل، پاوربانک‌های DIY، تجهیزات Arduino، پروژه‌های رباتیک، سیستم‌های IoT و سایر مدارهای باتری‌محور تبدیل کرده است.

ویژگی‌های ماژول TP4056 Type-C

• مناسب برای شارژ باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک‌سلولی (1S)

• ولتاژ نامی باتری: 3.7V

• ولتاژ شارژ نهایی: 4.2V

• جریان شارژ پیش‌فرض: 1 آمپر

• ورودی تغذیه: 5V DC

• مجهز به کانکتور USB Type-C

• دارای مدار شارژ CC/CV

• دارای نشانگر LED وضعیت شارژ

• دارای مدار محافظ باتری در نسخه دارای حفاظت

• ابعاد کوچک و مناسب برای پروژه‌های فشرده

• دارای ترمینال‌های مجزا برای باتری و خروجی مصرف‌کننده

• مناسب برای باتری‌های 18650 و سایر سلول‌های لیتیومی تک‌سلولی

آی‌سی TP4056 یک شارژر خطی تک‌سلولی است که ولتاژ شارژ را روی حدود 4.2 ولت تنظیم می‌کند و جریان شارژ آن با مقاومت تنظیم‌کننده قابل تعیین است؛ مقدار پیش‌فرض بسیاری از این بردها حدود 1 آمپر است.

نحوه عملکرد ماژول شارژ TP4056

این ماژول انرژی مورد نیاز خود را از طریق USB Type-C یا پدهای ورودی IN+ و IN- دریافت می‌کند. پس از اتصال باتری به ترمینال‌های B+ و B-، آی‌سی TP4056 فرآیند شارژ را مدیریت می‌کند.

فرآیند شارژ به‌صورت کلی شامل مراحل زیر است:

شارژ اولیه → شارژ با جریان ثابت (CC) → شارژ با ولتاژ ثابت (CV) → پایان شارژ

در مرحله جریان ثابت، باتری با جریان تعیین‌شده شارژ می‌شود. با نزدیک شدن ولتاژ باتری به 4.2V، شارژر وارد مرحله ولتاژ ثابت شده و جریان به‌تدریج کاهش پیدا می‌کند. پس از رسیدن جریان به محدوده پایان شارژ، فرآیند شارژ متوقف می‌شود.

ترمینال‌های ماژول TP4056

این برد دارای چند پد اتصال است که باید هنگام نصب به آن‌ها توجه شود:

برای شارژ باتری، مثبت و منفی باتری باید به B+ و B- متصل شوند. در نسخه‌های دارای مدار محافظ، برای اتصال مصرف‌کننده بهتر است از OUT+ و OUT- استفاده شود تا مسیر حفاظت باتری در مدار باقی بماند.

نحوه اتصال ساده

       شارژر USB 5V
             │
        USB Type-C
             │
      ┌─────────────┐
      │   TP4056    │
      │             │
      │ IN+   IN-   │
      │             │
      │ B+    B-    │──── 🔋 باتری Li-Ion 3.7V
      │             │
      │ OUT+  OUT-  │──── مصرف‌کننده
      └─────────────┘

نکته: هنگام اتصال باتری، رعایت قطب مثبت و منفی ضروری است. اتصال معکوس باتری می‌تواند به ماژول آسیب بزند؛ این برد را نباید به‌عنوان مدار حفاظت در برابر اتصال معکوس باتری در نظر گرفت.

نشانگر LED وضعیت شارژ

دو LED روی برد برای نمایش وضعیت شارژ در نظر گرفته شده‌اند:

• 🔴 LED قرمز: باتری در حال شارژ است.

• 🟢 LED سبز: فرآیند شارژ کامل شده یا شارژر در حالت آماده‌به‌کار است.

این نشانگرها باعث می‌شوند بدون نیاز به مولتی‌متر بتوان وضعیت کلی شارژ باتری را مشاهده کرد.

مدار محافظ باتری

در نسخه‌های دارای حفاظت، علاوه بر TP4056، مدار حفاظتی متشکل از DW01A و ماسفت دوگانه 8205A نیز روی برد قرار دارد. این بخش برای محافظت از باتری در شرایطی مانند دشارژ بیش‌ازحد، اضافه‌جریان و اتصال کوتاه مورد استفاده قرار می‌گیرد.

به همین دلیل این نسخه برای پروژه‌هایی که باتری فاقد مدار محافظ داخلی دارد، کاربرد بیشتری دارد.

توجه: مدار حفاظت به معنی بی‌نیازی از رعایت اصول ایمنی باتری لیتیومی نیست. باتری آسیب‌دیده، متورم یا نامناسب نباید با این ماژول شارژ شود.

کاربردهای ماژول شارژر TP4056

این ماژول به دلیل قیمت مناسب، ابعاد کوچک و استفاده آسان، در پروژه‌های مختلف کاربرد دارد، از جمله:

• شارژ باتری‌های 18650

• پروژه‌های Arduino

• پروژه‌های ESP32 و IoT

• ربات‌های کوچک

• تجهیزات الکترونیکی قابل‌حمل

• چراغ‌های شارژی

• اسپیکرهای قابل‌حمل

• پروژه‌های DIY

• ساخت پاوربانک‌های ساده

• سیستم‌های تغذیه باتری‌محور

• تجهیزات آزمایشگاهی و آموزشی

• پروژه‌های الکترونیکی قابل‌حمل

مشخصات فنی ماژول TP4056 Type-C

* در صورتی که نسخه محصول دارای مدار حفاظت DW01A/8205A باشد؛ برد موجود در تصویر از نوع دارای مدار حفاظت به نظر می‌رسد. مشخصات دقیق ممکن است بسته به سری تولیدکننده کمی متفاوت باشد.

نکات مهم قبل از استفاده

1. این ماژول برای باتری لیتیومی تک‌سلولی 3.7V طراحی شده است و برای پک‌های 2S، 3S و بالاتر مناسب نیست.

2. برای باتری‌های LiFePO4 با ولتاژ نامی 3.2V نیز از این ماژول استفاده نکنید.

3. ورودی ماژول باید حدود 5V DC باشد.

4. قطب مثبت و منفی باتری را حتماً درست متصل کنید.

5. برای دریافت جریان شارژ 1 آمپر، منبع تغذیه 5 ولت باید توان تأمین جریان کافی داشته باشد.

6. اتصال مصرف‌کننده هم‌زمان با شارژ باتری می‌تواند عملکرد صحیح فرآیند شارژ را تحت تأثیر قرار دهد؛ برای شارژ مطمئن، بهتر است بار هنگام شارژ جدا باشد.

7. TP4056 یک شارژر باتری است و خروجی آن لزوماً 5 ولت نیست؛ ولتاژ خروجی تابع ولتاژ باتری است و در حالت شارژ کامل حدود 4.2V خواهد بود.

8. این ماژول مبدل افزاینده (Boost Converter) نیست؛ بنابراین برای تبدیل مستقیم باتری 3.7V به 5V باید از ماژول بوست جداگانه استفاده شود.

جمع‌بندی

ماژول شارژ باتری لیتیومی TP4056 Type-C 1A یک راهکار کوچک، اقتصادی و کاربردی برای شارژ باتری‌های لیتیوم‌یون و لیتیوم‌پلیمر تک‌سلولی است. استفاده از درگاه USB Type-C، جریان شارژ 1 آمپر، کنترل شارژ به روش CC/CV و وجود مدار حفاظت در این نسخه، آن را برای طیف گسترده‌ای از پروژه‌های الکترونیکی و قابل‌حمل مناسب کرده است.

اگر به دنبال یک ماژول شارژ باتری 18650، شارژر لیتیومی 3.7 ولت، ماژول TP4056 تایپ C یا برد شارژ 1 آمپر برای پروژه الکترونیکی خود هستید، این ماژول می‌تواند گزینه‌ای ساده و کم‌هزینه باشد.
